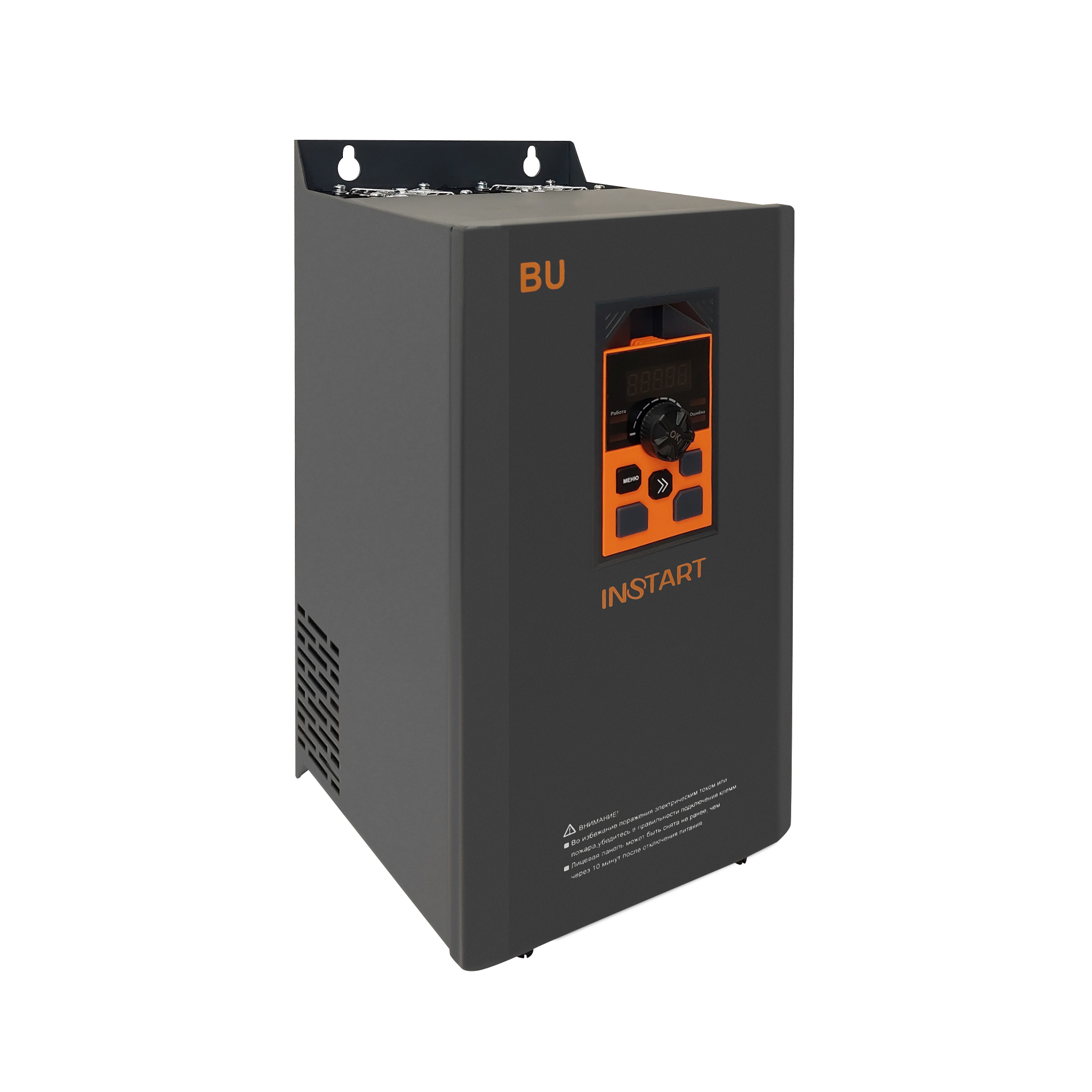

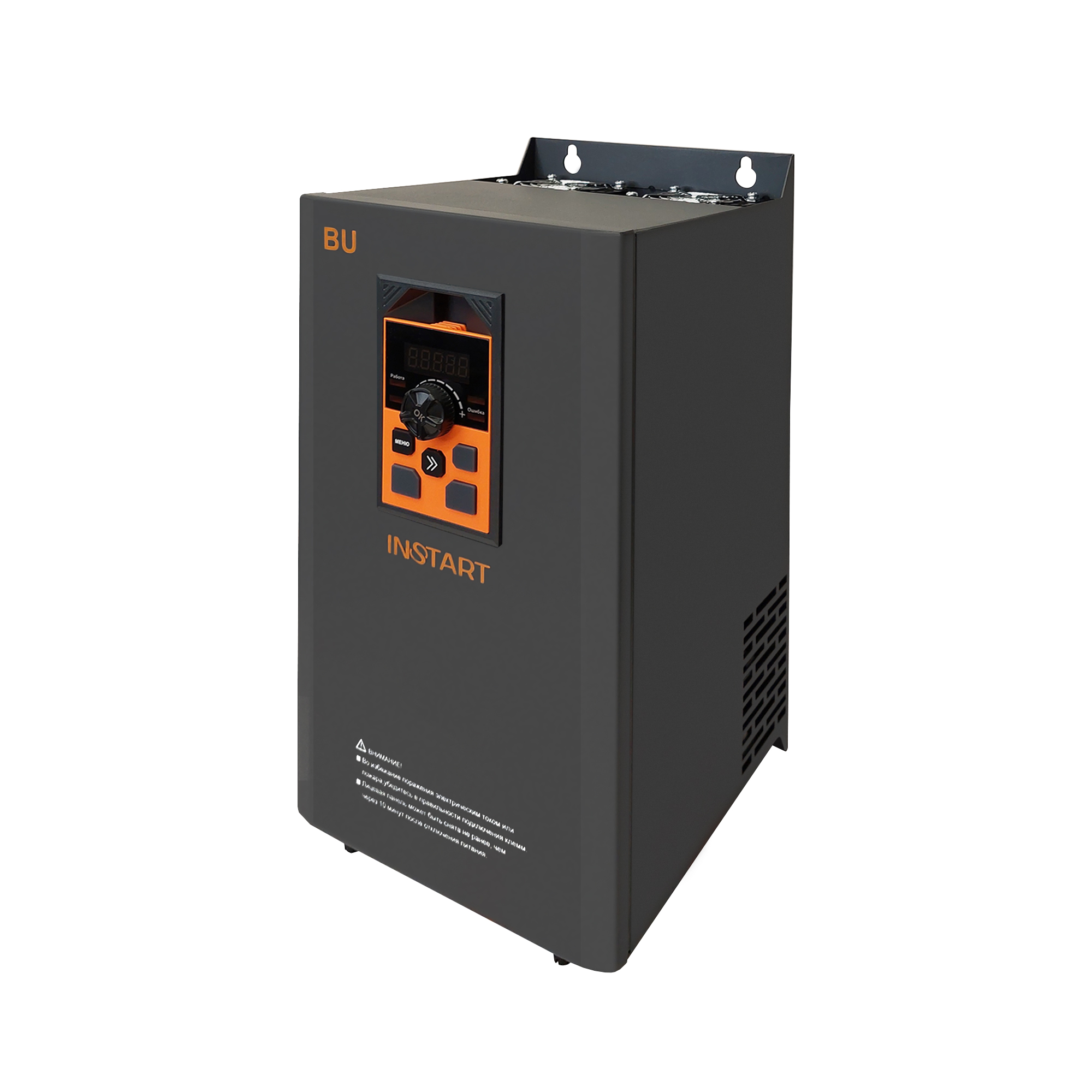

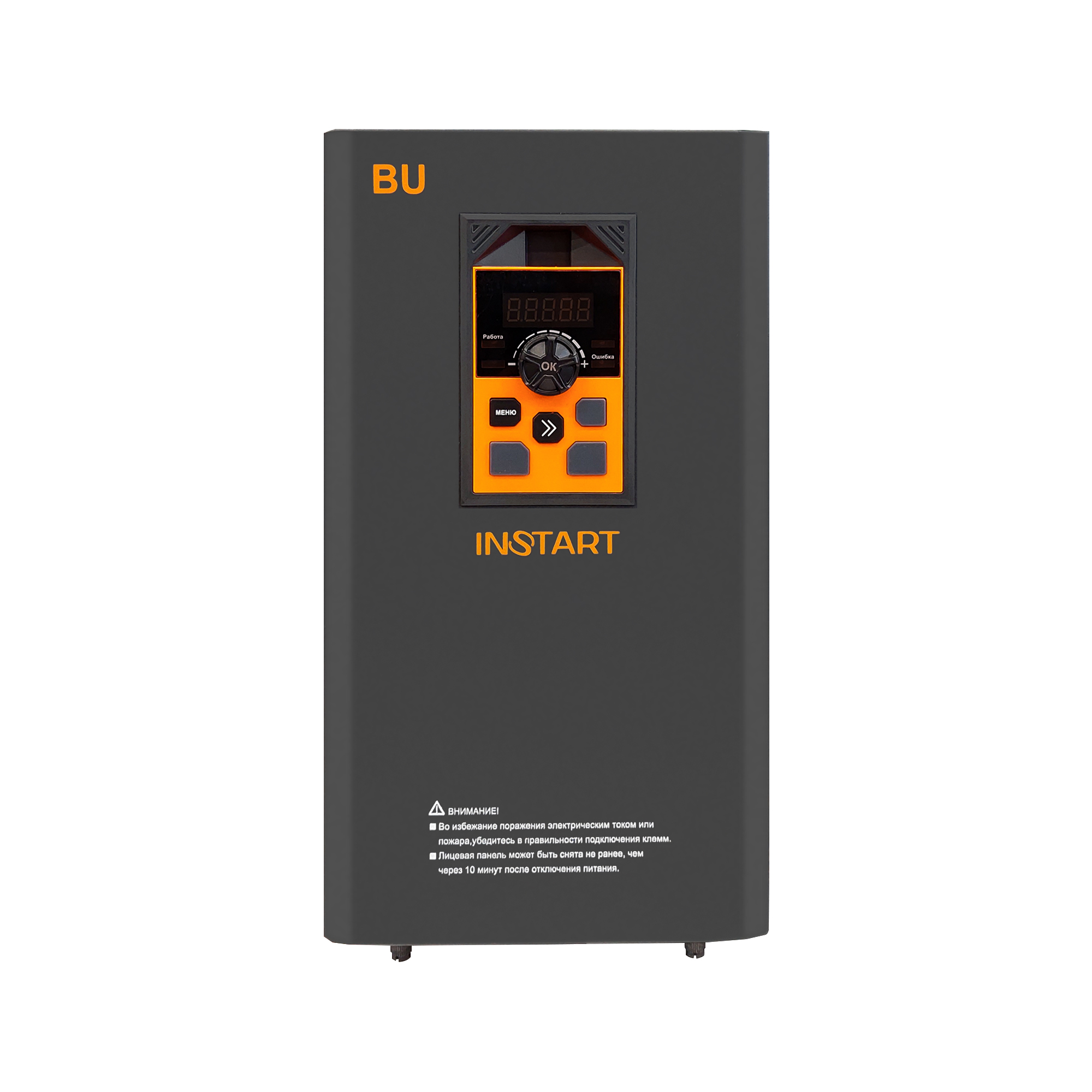

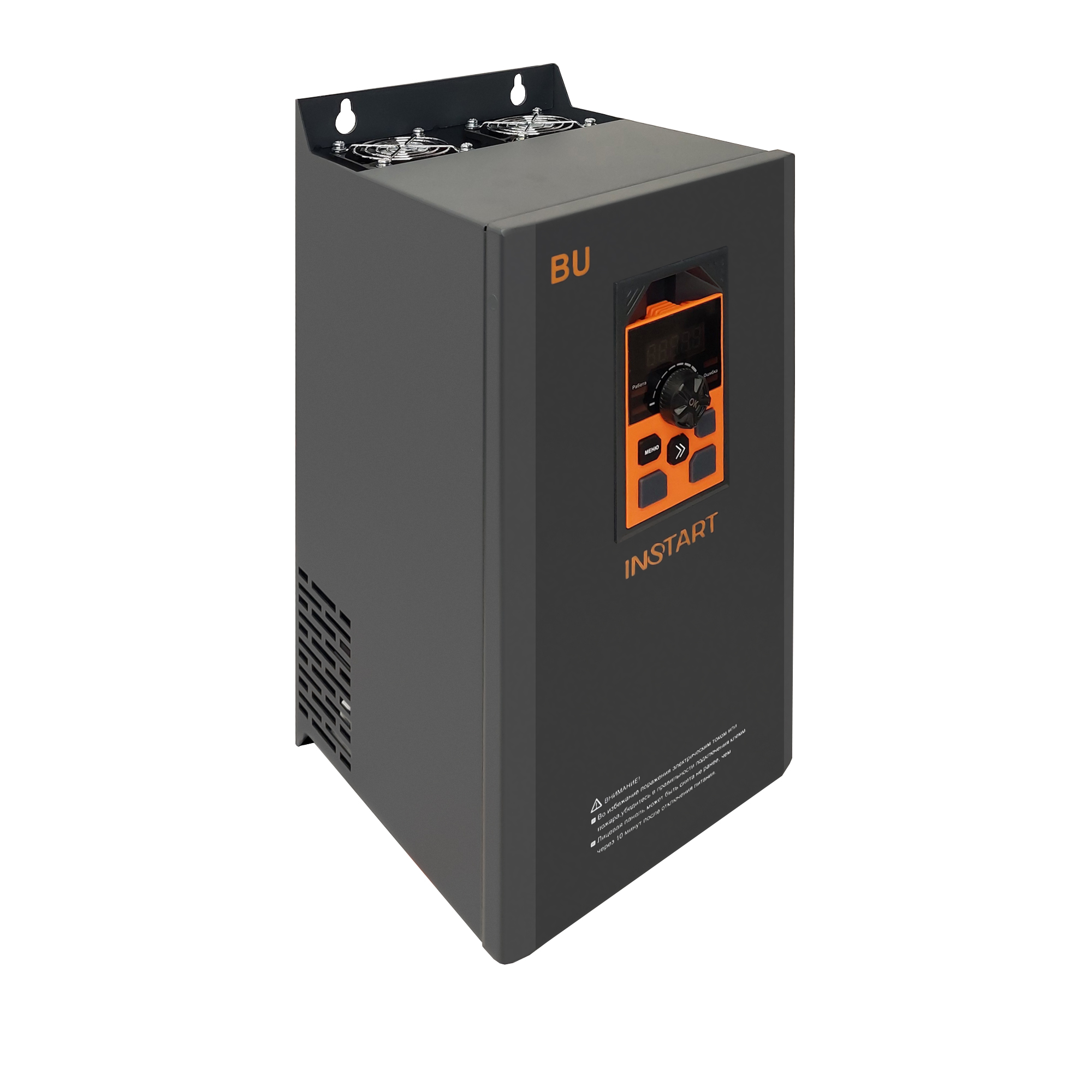

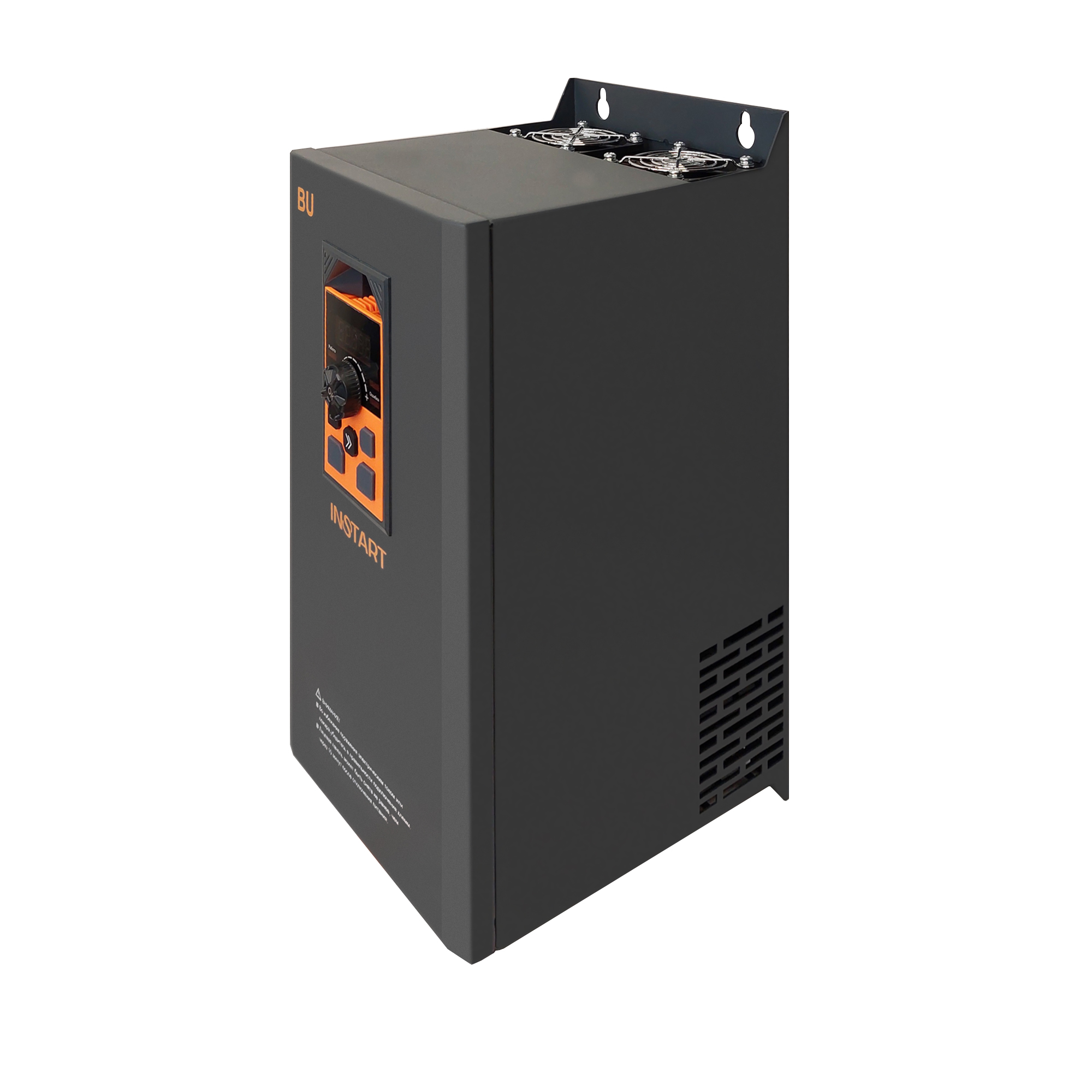

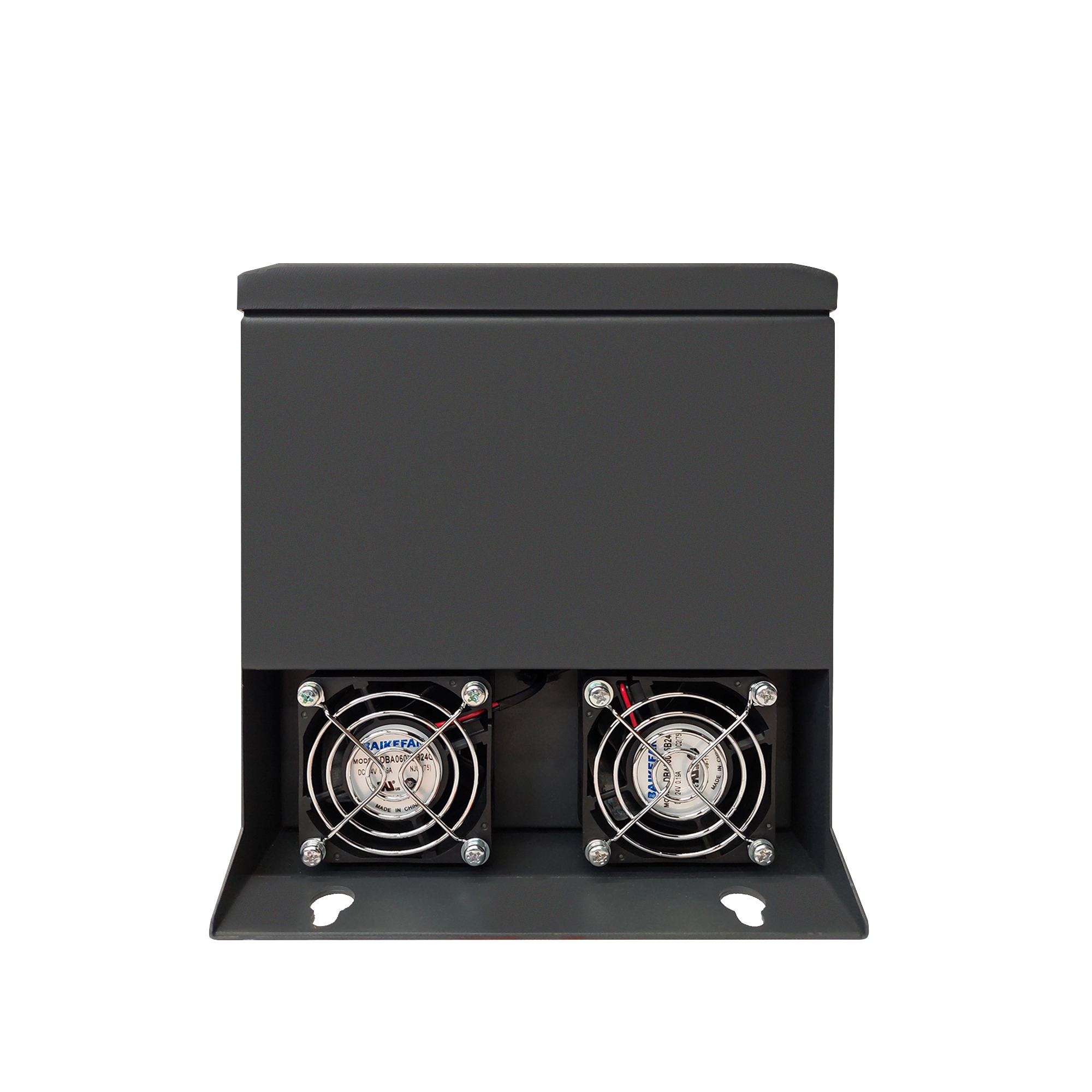

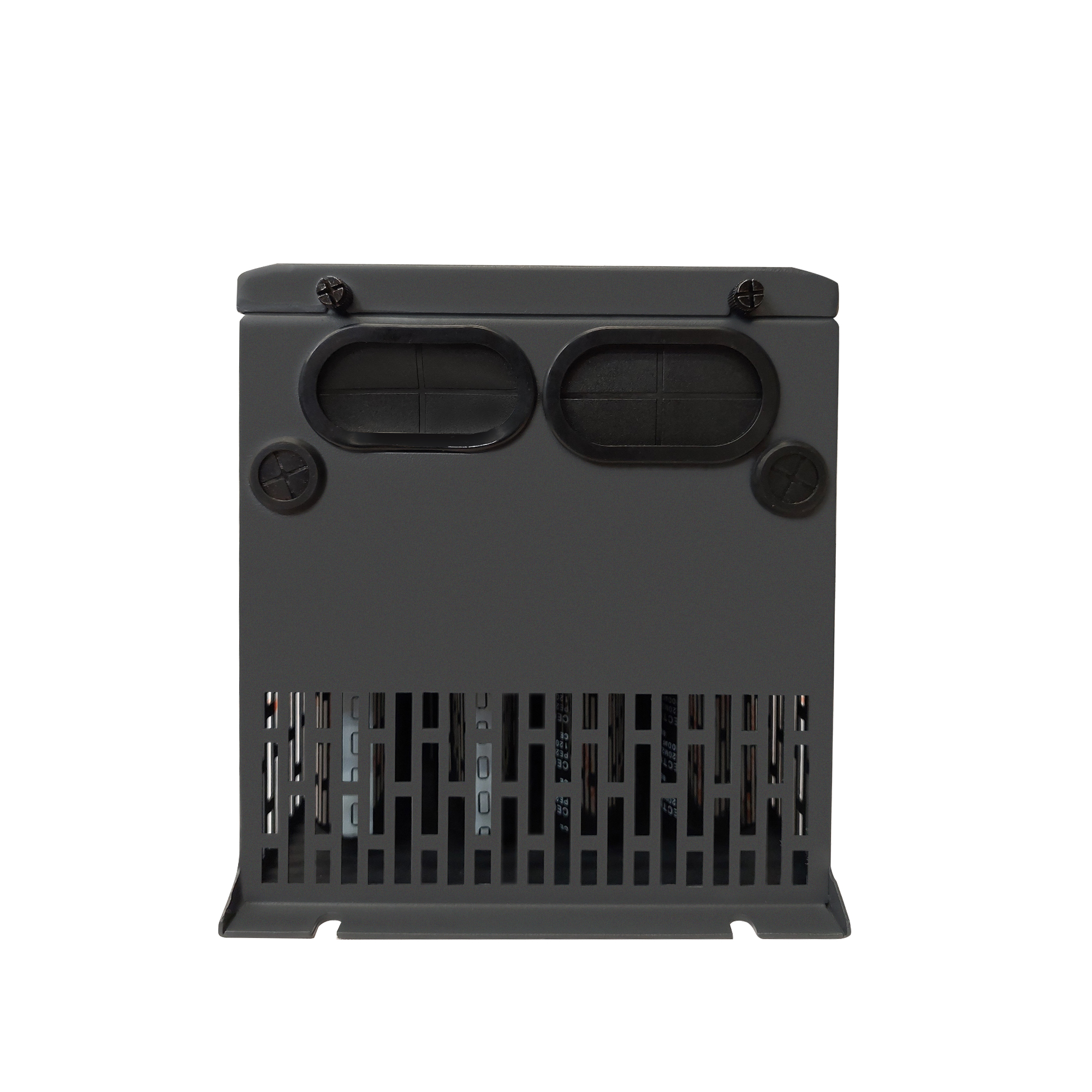

Тормозной модуль BU-200-4

Тормозной модуль применяется совместно с частотным преобразователем и обеспечивает регулирование процесса торможения электродвигателя.

Тормозной модуль обеспечивает передачу электроэнергии, вырабатываемой в процессе торможения электродвигателя, на тормозной резистор, обеспечивая нормальную работу преобразователя частоты и другого оборудования. Тормозной модуль широко используется в схемах управления лифтов, подъемных кранов, производственных механизмов, шахтных подъемных агрегатов, центрифуг, насосных агрегатов для нефтяных месторождений и др.

Преобразователи частоты INSTART мощностью до 18,5 кВт (включительно) имеют встроенные тормозные модули.
Для преобразователей частоты INSTART мощностью от 22 кВт и выше необходимо внешнее подключение.

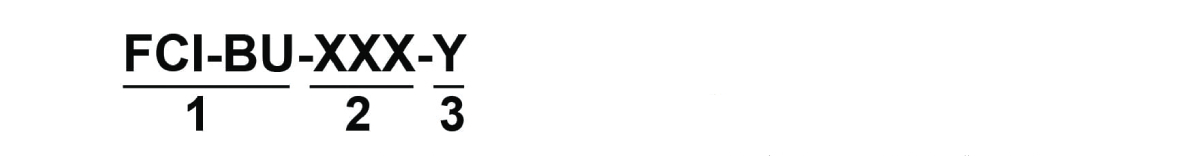

Система обозначения тормозных модулей FCI-BU

1. Серия
2. Номинальный ток, А
3. Напряжение питания*:

• 4: Нет обозначения: DC 478-700 В
• 6: DC 831-1190 В

*DC 478-700 В для ПЧ, напряжением питания 342-440 В DC 831-1190 В для ПЧ, напряжением питания 594-759 В

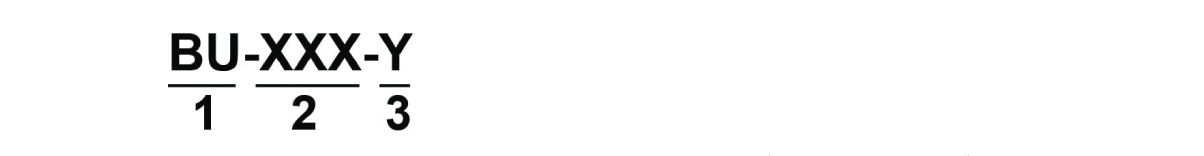

Система обозначения тормозных модулей BU

1. Серия
2. Номинальный ток, А
3. Напряжение питания*:

• 4: DC 478-700 В
• 6: DC 831-1190 В

*DC 478-700 В для ПЧ, напряжением питания 342-440 В DC 831-1190 В для ПЧ, напряжением питания 594-759 В

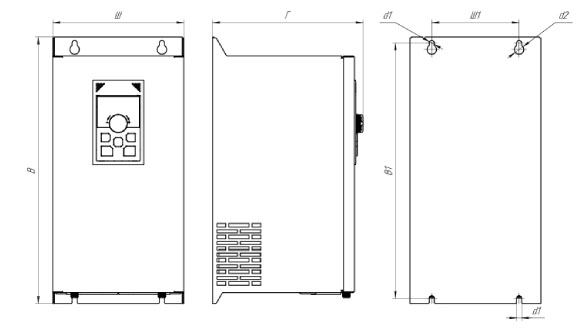

Массогабаритные характеристики

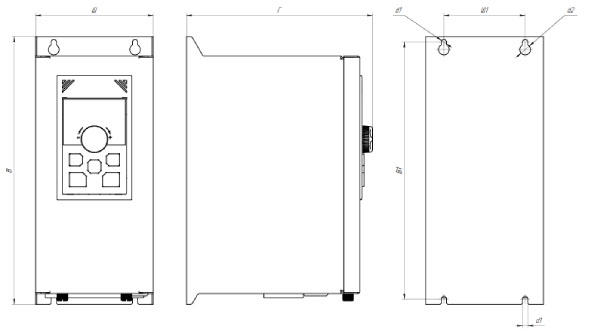

Тормозной модуль серии BU, типоразмер 1	Тормозной модуль серии BU, типоразмер 2
Тормозной модуль серии BU, типоразмер 3

	Модель	Ш	В	Г	Вес, кг
Тормозной модуль серии BU
1	BU-50-4	110	250	162	3,3
	BU-100-4
2	BU-200-4	180	365	195	7,5
	BU-400-4
	BU-600-4
3	BU-100-6	180	365	221	-
	BU-200-6
	BU-400-6
	BU-600-6

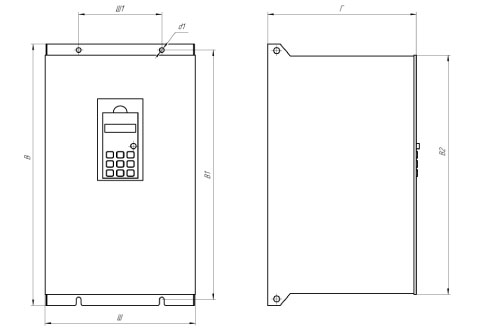

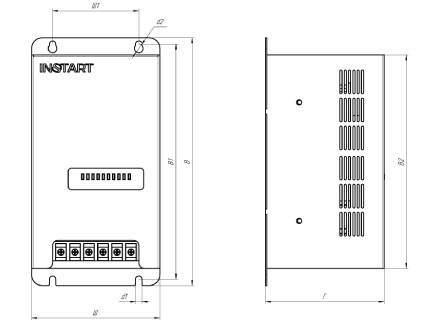

Тормозной модуль серии FCI-BU
1	FCI-BU-50	119	230	110	7,5
	FCI-BU-100
2	FCI-BU-200	254	440	250	11
	FCI-BU-400
	FCI-BU-600
	FCI-BU-100-6
	FCI-BU-200-6
	FCI-BU-400-6
